$ |  {* |4 F9 w1 _背景介绍
论文里的图表配色是一项非常重要的技能，好的配色会给审稿人和读者一种视觉冲击力和继续读下去的欲望，更能反应图像的变化趋势，具有很好的说服力。今天介绍我们常用的数据处理软件：Origin2023里的颜色管理器，进行色卡选择设置，提高后续数据处理效率。
一般配色我们以如下三种方式进行：1、从其它软件的配色方案里找；2、参考别人的文献抠取颜色；3、去专业的配色网站自行搭配。
* v( W* v  W" Z+ e0 |, l4 Rhttp://colrd.com
https://www.palettable.io
" ~4 {0 w* o; K* h, a- s% [https://color.adobe.com
1 ]5 q0 K; P* H. ~我以第二种方法进行举例，SCIence、Nature顶刊类的图像配色都不用多说，参照个人比较喜好的文献图，使用Origin里的配色工具，将它制作成自己的配色卡，选取1-2套自己喜欢的配色方案，并保存下来，按教程所说的保存到作图模板一直用着即可。
. p" T9 W& F- j" ^, Y; t文末有制作的色卡可下载！
制作教程
' U: L5 `4 H4 a9 `* b' c' U+ s01

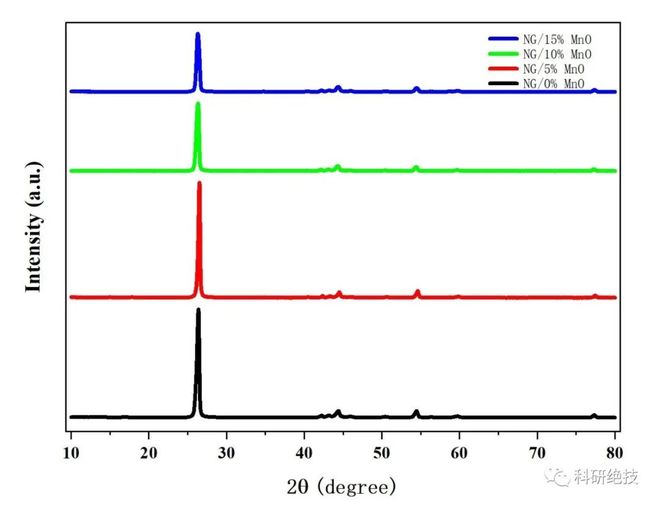

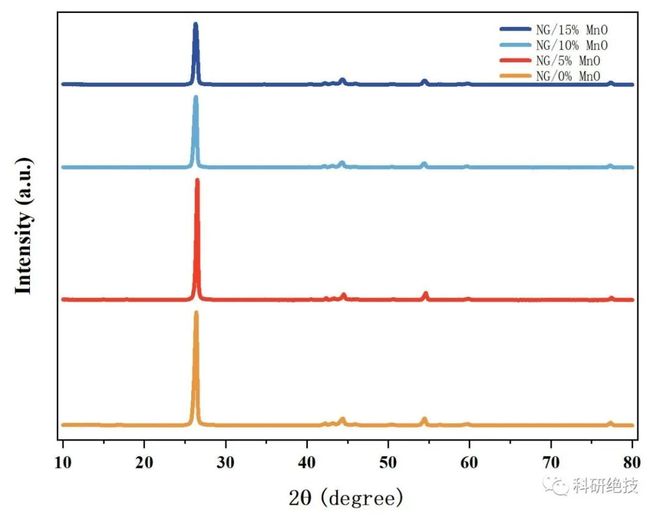

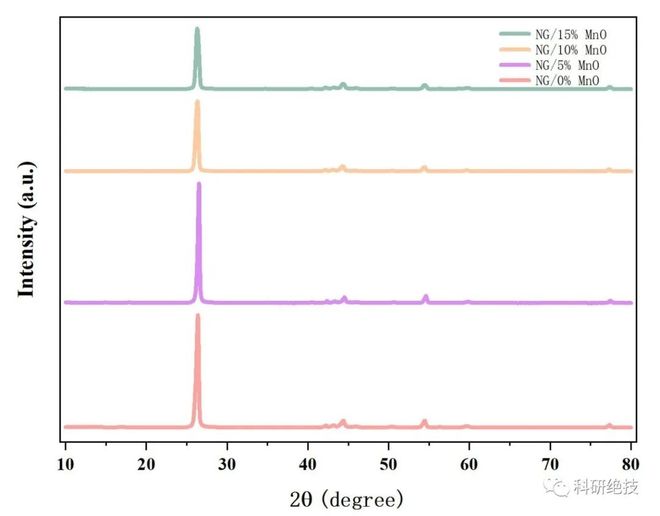

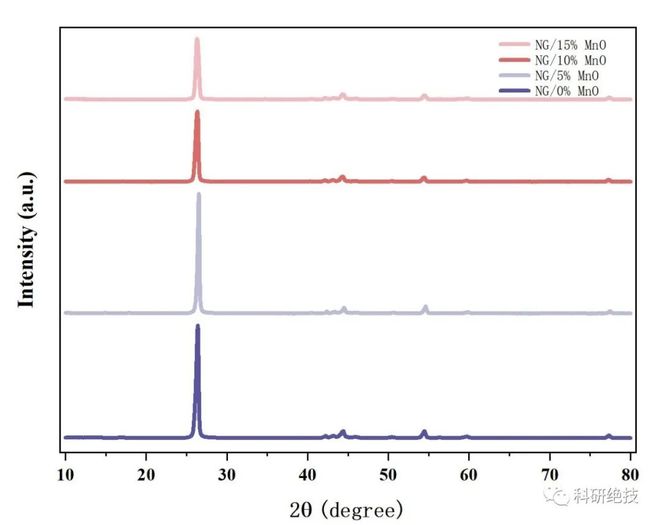

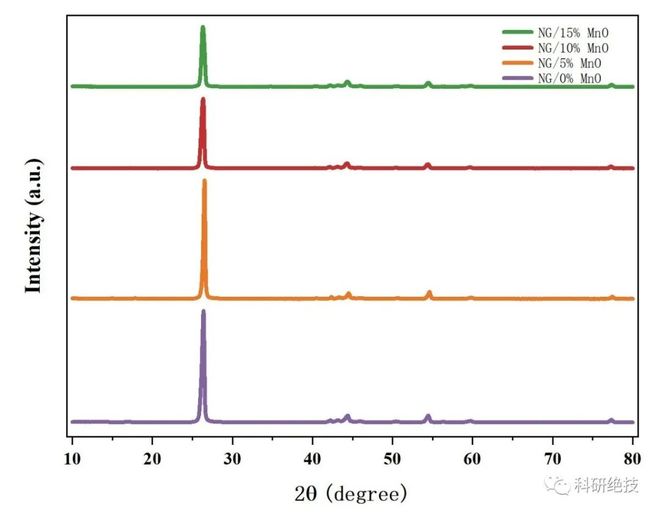

- u5 W3 \2 E1 Z8 K先来一组XRD的对比图，第一张图为系统默认的黑、红、绿颜色，其他图为自己制作的配色图，颜色改变之后视觉效果明显好了很多。
8 b$ N, b5 w# Y

; [/ ^+ d: W: I+ o
1 ?( C/ a, l/ U- B- Q, W
% Q) d* i, ~2 P% G9 W
* z' o1 b: Y# f; w# ~+ u
( G+ `) _7 u  B4 T




& r# |- H6 F; z) t图源：截图
02

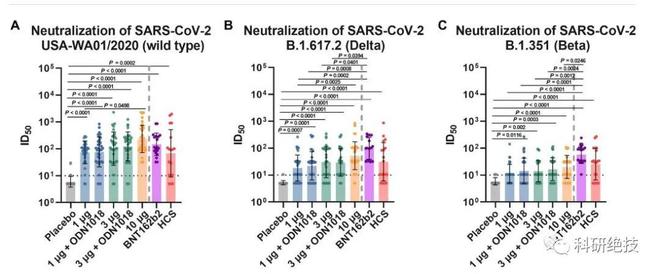

! ?) X+ d, d. d0 n1 F5 C3 I9 [参照（Science）里的一篇文献图，使用Origin2023里的颜色管理器制作配色卡。
! h7 g( e+ F) X5 @
5 j. Y, m) x4 n1 q; G2 t7 K8 m
) j: E/ u4 p$ g  u# c* `) v" [
( [. |7 W3 a4 O1 K$ p. i9 f+ R图源doi：10.1126/scitranslmed.abo2847
03

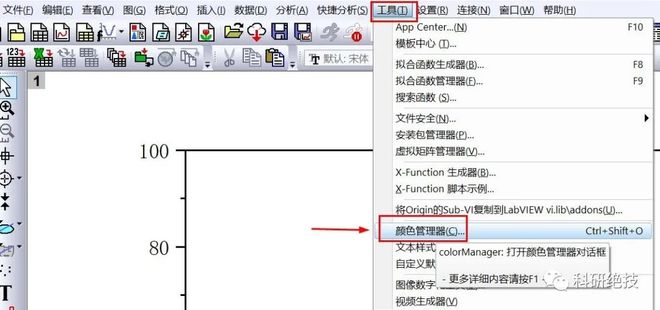

打开Origin2023，点击工具栏，找到颜色管理器并打开它。

6 s, k4 r( A" c8 E8 @3 _! b
# c* N* s- O9 U6 t5 M
图源：网页截图
9 M+ M5 E8 p7 D- V( S9 r2 \04

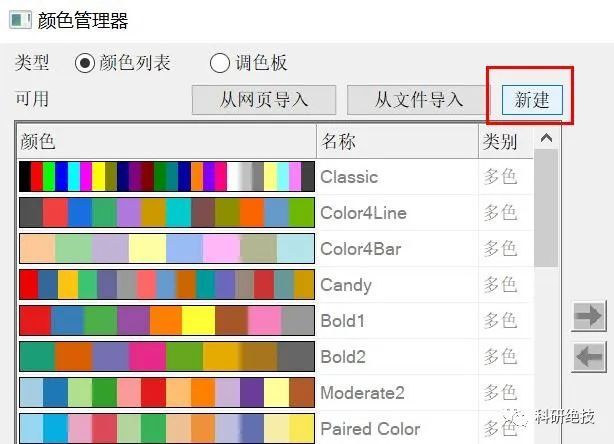

$ R" r. g% V2 K- j& ^* ?: I: H- H新建颜色卡。
. f' h, z' j; L- e; P

8 d9 ~) I" I' D: M' j; D
图源：网页截图
05

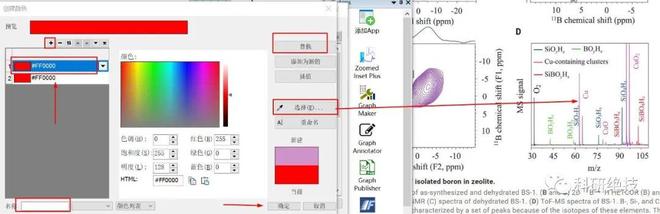

点击“+”，添加颜色，选择吸管工具，选择好页面对应的颜色，替换；然后进行第二个颜色选项，完成后命名颜色，最后点击确定。这里需要注意：色卡一般保存在Origin\Themes\Graph，就可以找到新建的色卡。

8 a2 F+ N: Z) V
8 g" f2 {8 M* L% E' l) _/ ~
7 }  Y& ?* A' G1 N/ W" @图源：网页截图
) G8 V+ d9 r+ q* Z! @+ W' S# b0 b% G0 p06

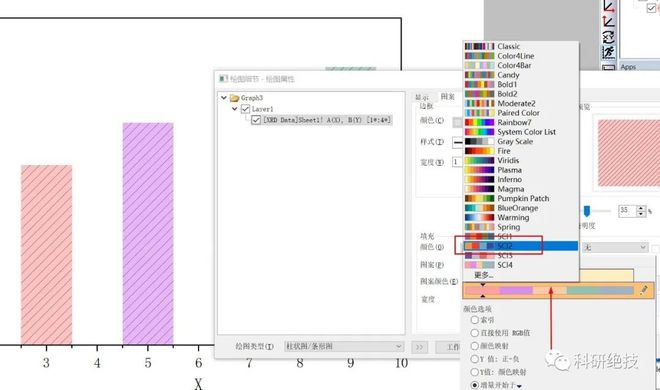

作图时，点击对应的色卡进行替换即可。
$ {0 c. i/ k5 d& _( n
: D; g3 o$ G/ X4 p
- A5 u: g: L( L0 w7 Z7 s0 ?9 A图源：网页截图
07

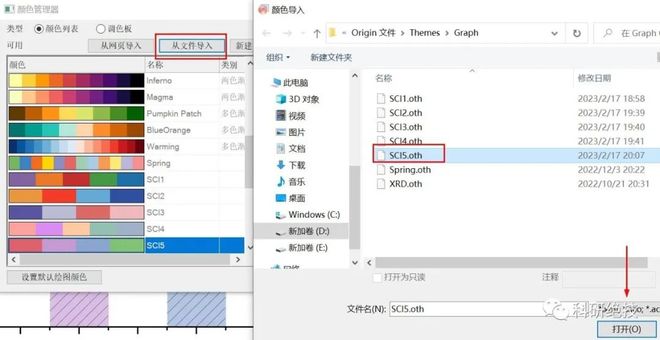

1 A1 d3 W/ X% r2 E. v/ c如果从网上下载别人制作的色卡，选择从文件导入，点击打开即可添加到颜色管理器中。

3 d& g8 q; P) E- T, b

6 @6 Q5 X. i& W( m3 S: v图源：网页截图
5 d( }# U) e4 a) D08

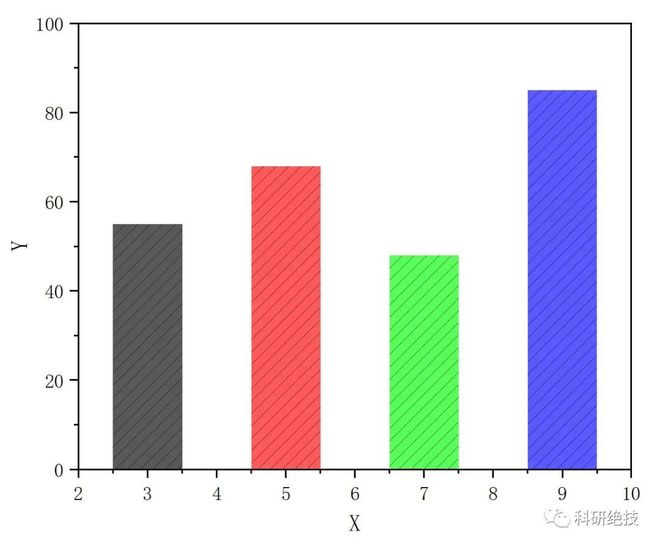

' c, D: X9 J2 X/ }* q, b现在来看下制作好的色卡效果对比，下图为默认的黑红绿柱状图。
- P& Y1 u$ k+ o. W/ `


图源：网页截图
09

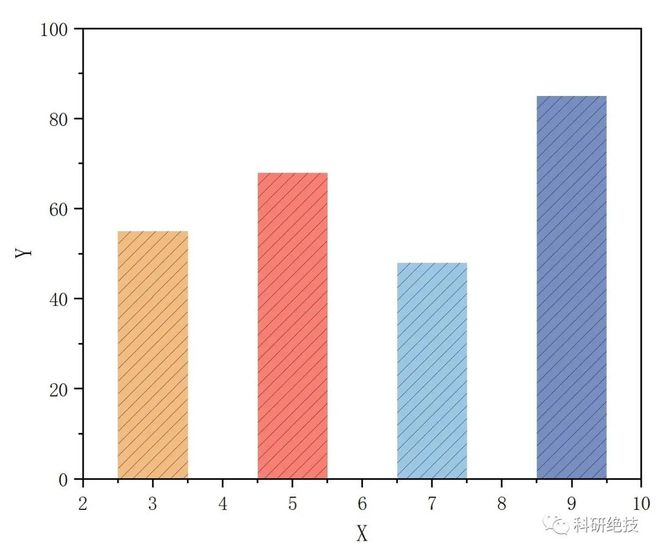

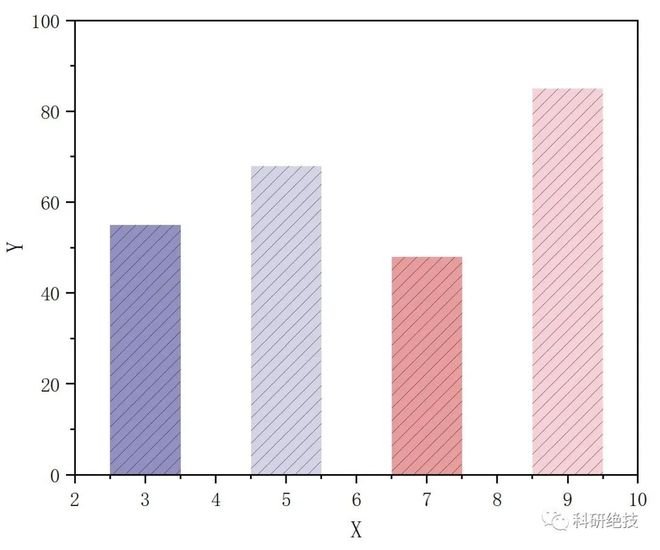

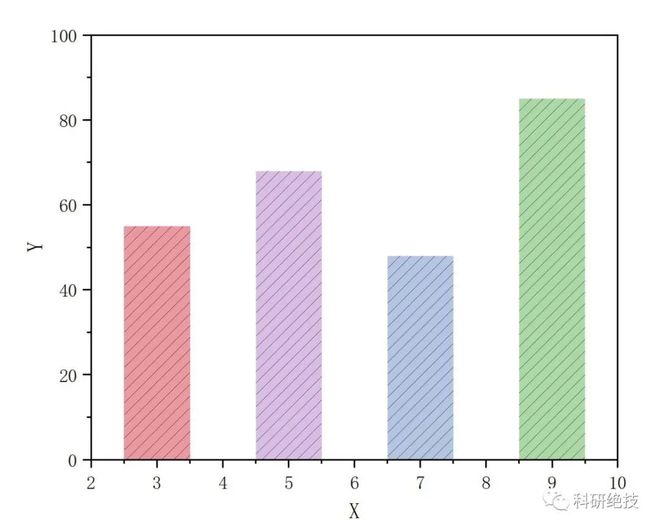

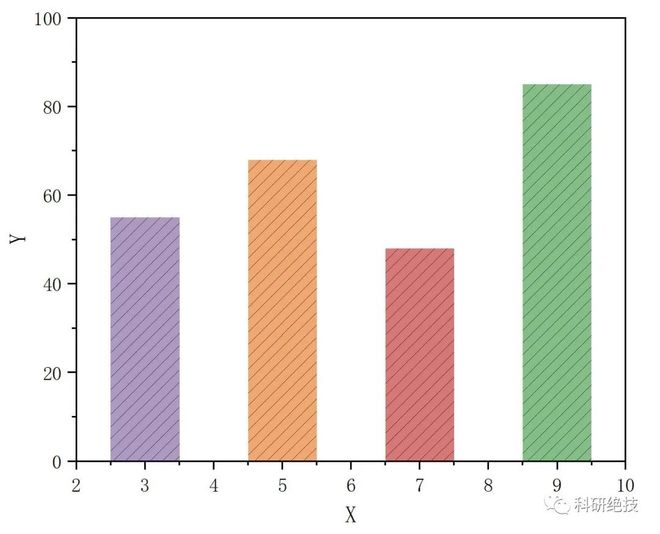

更改颜色后的柱状图效果。


; d0 ]3 d3 x! D) `, ]5 j+ ?) L: H

) A) m" R" n) E4 t


4 w. R7 w: o$ M7 }# {# z# G( T

图源：网页截图
制作好的色卡已经打包，需要的同学可以去下载，注意使用Origin软件版本时，最好使用高版本，低版本可能会出现无法添加色卡的情况。
