苹果新iPhone相机防抖专利公示：机械校正保持画面水平 ...

Yumi_4

IT之家 7 月 2 日消息，科技媒体 PatentlyApple 昨日（7 月 1 日）在 X 平台发布博文，报道称在苹果最新获批的相机防抖专利中，未来 iPhone 相机模块可能通过物理旋转图像传感器，校正设备相机滚动产生的画面倾斜。

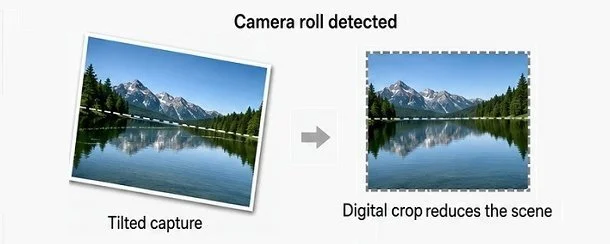

) `# W0 [9 C. z( a4 C; }6 A相机滚动（Camera Roll）是指相机绕自身光轴发生旋转，导致画面中的地平线不水平、垂直物体相对画面边缘倾斜，常见于手持拍摄照片或视频时的轻微转腕动作，是造成画面“歪斜感”的主要来源之一。

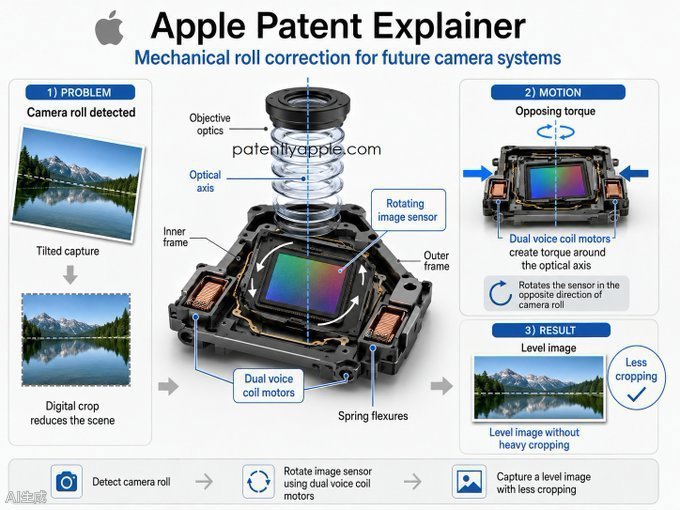

IT之家援引博文介绍，苹果不再只依赖拍摄后裁剪和旋转，设计通过物理方式调整图像传感器姿态，其核心结构包括物镜、图像传感器、可旋转框架、执行器和控制器。
图像传感器安装在基板上，基板由可绕相机光轴转动的框架支撑。相机外壳朝一个方向转动后，控制器驱动传感器框架朝相反方向转动，以抵消滚动带来的画面倾斜。
5 S; `0 }% t" V* H在光轴两侧分别布置 2 个音圈电机（Voice Coil Motor），每个电机包含磁体组件和线圈组件。通电后，线圈产生洛伦兹力。2 个电机输出大小相等、方向相反的力，并因位于光轴两侧而形成扭矩，进而带动传感器基板和图像传感器绕光轴旋转。
在支撑结构上，专利采用包含内框和外框的光学防抖支架。内框固定传感器基板和图像传感器，外框固定在相机外壳上，二者通过弹簧状柔性连接件连接。
6 Y# F3 _# q# J* x7 ^柔性连接件允许内框旋转，同时提供复位力，帮助控制器通过调节线圈电流，将传感器稳定在目标方向。
